Produkt-Beschreibung

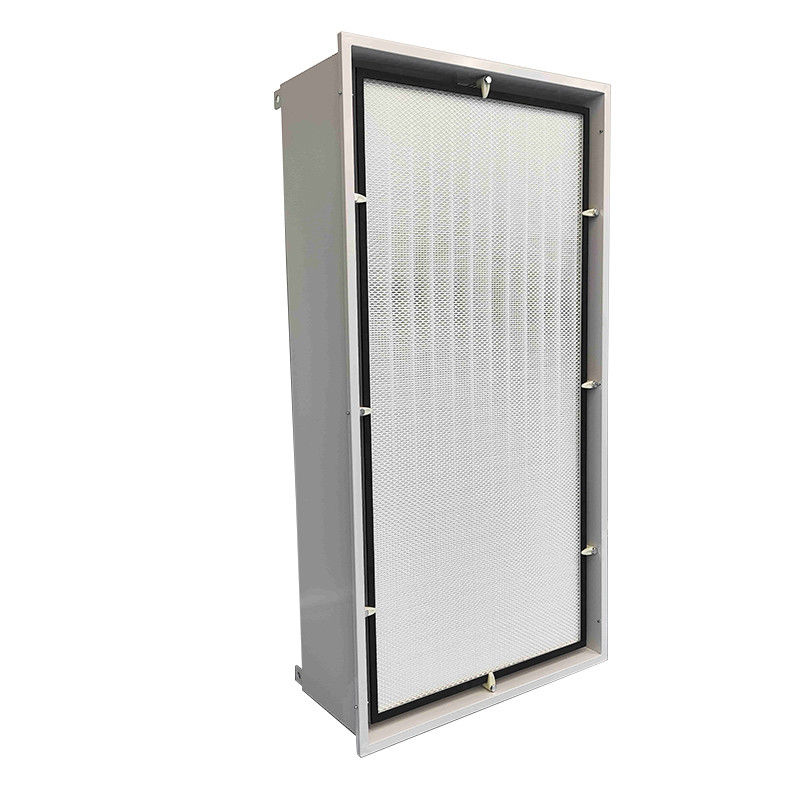

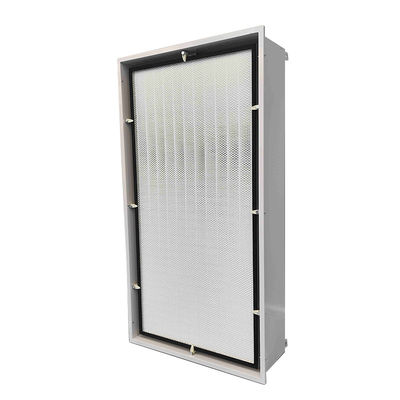

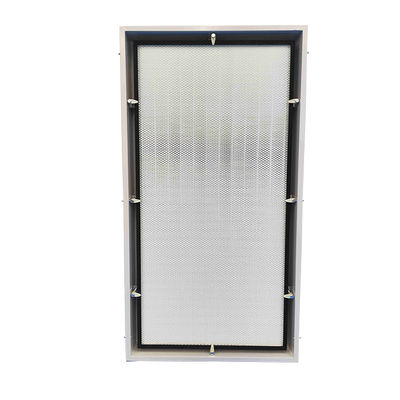

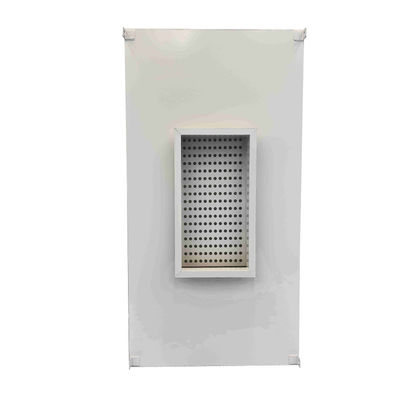

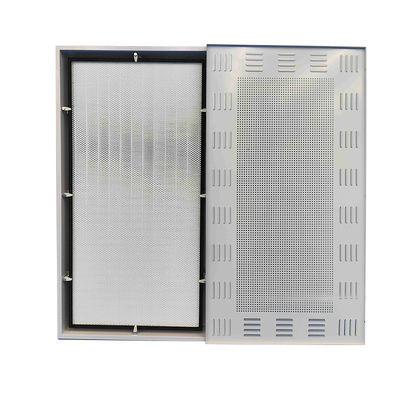

3000 CFM Deckenluftausgang H13 HEPA 99,97% Backstahl ISO Klasse 5 Reinräume
3000 CFM Industrie-Luft-Ausgang mit H13 HEPA (99,97% @ 0,3 μm). Gebackene Stahlkonstruktion, 1310 × 680 × 260 mm. ISO-Klasse 5 für Halbleiterfabriken und BSL-3-Labore zertifiziert.
|
Name der Parameter |
Wert |
|
Hauptkörpermaterial |
Kaltgewalzte lackierte Stahl |
|
Material der Diffusorplatte |
Kaltgewalzte lackierte Stahl |
|
Flansche für die Lufteinlassung |
630 × 250 mm |
|
H13 HEPA-Filter |
1260 × 630 × 90 mm |
|
Körpergrößen |
1310 × 680 × 260 mm |
|
Öffnung der Decke |
1315 × 685 mm |
|
Entwurf des Diffusors |
Vollöffnung, 5+ Scheibenöffnungskonfiguration |
Wesentliche Merkmale
1Verbesserte H13-Filtration
1260×630×90 mm HEPA-Filterbietet eine Partikelbindung von 99,97% bei 0,3 μm (nach IEST-RP-CC034 zertifiziert).
Der schlanke 90mm-Rahmen reduziert den Luftwiderstand um 18% im Vergleich zu herkömmlichen Designs.
2. Chemische und Korrosionsbeständigkeit
Der mit Kaltplatten lackierte Stahlkörper widersteht aggressiven Umgebungen (pH 1,5 ∼13 Chemikalienbelastung).
Verstärkte Einlassflansche 630 × 250 mmSicherstellung einer undichten Kanalintegration in hochstatischen Systemen.
3. Präzisionsmanagement des Luftstroms
5+ Schleieröffnungssystemermöglicht ±15°-Richtungsanpassungen für einen gleichmäßigen Luftstrom in Einrichtungen bis zu einer Deckehöhe von 10 m.
Turbulenzfreies Design unterhält bei 2000+ CFM die ISO-Klasse-5-Konformität.
4. Industrielle Kompatibilität
1310×680×260 mm kompaktes FahrzeugSie passt zu engen Deckenplänen und unterstützt gleichzeitig hohe Luftstrombedürfnisse.
Der Werkzeugfreie Zugang zu Filtern reduziert die Wartungsstoppzeiten um 40% im 24/7-Betrieb.
5. Sanitisierung Konformität
Nichtporöse gebackene Lackflächen erfüllen die USP-Normen für sterile Verbundumgebungen.
Anwendungsszenarien
Halbleiter-Megafabriken: Klasse 1 Luftstromregelung in EUV-Lithographie-Reinigungsräumen.
Biofarmazeutische Füll-End-Suiten: WHO-konforme Luftwechsel für die Lyophilisierung von Durchstechflaschen.
Elektrofahrzeug-Gigafabriken: Lösungsmitteldampfmanagement in Batterieelektrodentrocknungstunneln.
Kernenergie: Eindämmung von Schadstoffen in den Bereichen für den Umgang mit abgebrannten Brennstoffen.
Lebensmittelverpackungszentren: Hygienischer Luftstrom für ISO 22000-zertifizierte Abfülllinien.
FAQ 1: Wie optimiert das 1310x680x260mm-Design den Luftstrom in Einrichtungen mit einer Deckenhöhe von mehr als 10 m?
Antwort: Die verlängerte Breite von 1310 mm und der hybride Diffusor (5 mm Löcher + Louver) gewährleisten eine Geschwindigkeitsgleichheit von ± 7% bis zu 12 m, die nach ASHRAE 55-2020 für Halbleiter-Megafabriken validiert wurde.
FAQ 2: Ist das Kaltplattenstahl resistent gegen Chlor-basierte Desinfektionsmittel in Impfstoffproduktionsanlagen?
Antwort: Ja. Die MIL-SPEC-Epoxydbeschichtung widersteht einer Chlorbelastung von 10.000 ppm (ASTM D714), was für WHO-GMP-konforme Impfstofffüllschränke von entscheidender Bedeutung ist.
Fragestellung 3: Kann diese Einheit mit alten HVAC-Systemen mit 600 mm Leitung integriert werden?
Antwort: Die 630×250 mm verzinkte Flansche enthält Adapterkits für 600-800 mm Kanäle, wodurch die Nachrüstkosten gegenüber kundenspezifischen Lösungen um 40% gesenkt werden.
