BFU Bottom-Access-Fan-Filter-Einheit. Extra-großes HEPA-Luftflusssystem für ISO 5-9 Reinräume.
Produktdetails:
| Place of Origin: | Guangdong, China |
| Markenname: | MRJH |
| Zertifizierung: | ISO 14644,CE,GMP,FDA,UL |
| Modellnummer: | BFU Boden abnehmbare FFU 1220X620X450 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Contact Us |
| Lieferzeit: | 7-15 Tage |
|
Detailinformationen |
|||
| Maßgeschneidert: | Unterstützung | Offizielle Website: | Siehe auch: www.ffu-cleanroom.com |
|---|---|---|---|
| Zertifizierung: | ISO,CE,UL,RoHS | ||
Produkt-Beschreibung
BFU Bottom-Access FFU. Extra-großes HEPA-Luftflusssystem für ISO 4-8 Reinräume. Werkzeugfreier Filterwechsel und ultra-niedrige Vibrationen.
Die BFU Bottom-Access FFU 1220X620X450 definiert die Luftfiltration in Reinräumen neu mit ihrem branchenneuesten 450-mm-ultra-tiefen Chassis.konstruiert für kritische Umgebungen, die eine maximale Partikelkontrolle erfordern, wie z. B. Halbleiterfabriken, Biotech-GMP-Einrichtungen und Luft- und Raumfahrt-Cleanrooms.
|
Name der Parameter |
Wert |
|
Material |
Box: Galvanisierte Aluminiumplatte; Diffusor: Gebackene Farbe kalte Platte |
|
Ventilatorsystem |
MRJH-Motor + Eisenräder |
|
Filtration |
Aluminiumrahmen HEPA-Filter (1170×570×69), Wirksamkeit: 99,99% @0,3μm (H13) |
|
Luftgeschwindigkeit |
0.45 ∙ 0,75 m/s ± 3% (drei-Gang-Einstellbarkeit) |
|
Nennluftvolumen |
1500 m3/h |
|
Geräuschpegel |
4655 dB ±5 dB (statische Prüfung 1,5 m unter dem Filter) |
|
Stromversorgung |
220V/50Hz, Nennleistung: 170W200W ±5W |
|
Flanschverbindung |
Optional D=350 mm |
|
Öffnungsgröße |
Farbstahlplatte: 1225×625 mm |
|
Größe |
1220X620X450 ((mm) |
|
Zertifizierungen |
ISO-Nummern 14644-1,ISO 9001,CE-Nummern |
| Parameter/Eigenschaft | Unser Produkt | Marktdurchschnitt | Vorteile |
|---|---|---|---|
| H13 Anzahl der Filterflecken | 315 Falten | 260 Falten | Größere Filtrationsfläche, Verbesserung der Filtrationseffizienz und Staubhaltbarkeit. |
| HEPA-Filter | - | - | Eine erhöhte Dicke des Filtermediums erhöht die Filtrationseffizienz und die Lebensdauer. |
| Falthöhe | 50 mm | 38 mm | Eine dickere Filtration verbessert die Filtrationsleistung und die Langlebigkeit. |
| Schutznetzmarke | Hochwertige 9N-Marke | Generische Marken | Überlegene Unterstützung und Schutz, die Strukturstabilität gewährleisten. |
| Größenordnung | 1.0 mm | 0.7 mm | Stärkerer Rahmen für eine höhere Haltbarkeit und geringere Verformungsrisiken. |
| Potting-Prozess und Materialien | 50 Einheiten pro Charge, Fuming AB-Klebstoff, hergestellt mit 400k CNY-Pottingmaschinen | Standardverfahren | Eine enge, gleichmäßige Dichtung verhindert Lecks und gewährleistet eine zuverlässige Filtration. |
| Durchschnittliche Luftstromgeschwindigkeit | 00,8 m/s | 00,65 m/s | Höhere Luftströmungskapazität bei geringerer Widerstandsleistung, die Effizienz des Systems erhöht. |
| Motor | Wasserdicht | Wasserdicht | Verbesserte Sicherheit und Zuverlässigkeit in unterschiedlichen Umgebungen. |
Wesentliche Merkmale
1.Dauerhafte Konstruktion: Galvanisierte Aluminiumbox mit gebackenem Farbdiffusor sorgt für Korrosionsbeständigkeit und Langlebigkeit.
2.Hochleistungsventilatorsystem: MRJH-Motor mit robustem Eisenrad liefert einen stabilen Luftstrom und eine verbesserte Haltbarkeit.
3.Präzisionsregelung des Luftstroms: Dreigeschwindigkeitsverstellbare Windgeschwindigkeit (0,45 ± 0,75 m/s ± 3%) für flexible Anforderungen an Reinräume.
4.H13-Filtration: Der HEPA-Filter ohne Partition erzielt bei 0,3 μm Partikeln eine Effizienz von 99,99%.
5.Luftstrom mit hoher Kapazität: Nennluftvolumen von 1500 m3/h für eine effiziente Lüftung in Reinräumen.

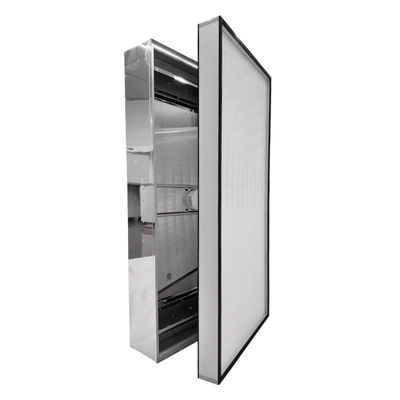

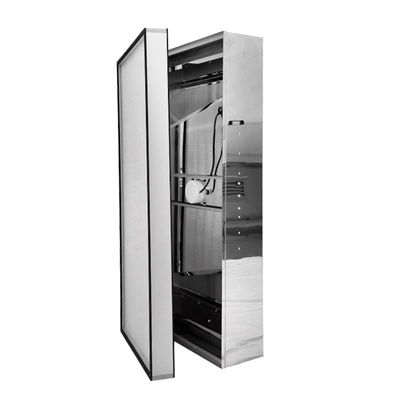

6.Design mit abnehmbarem Boden: Erleichtert Wartung und Filterwechsel.
7.Große Flanschkompatibilität: Unterstützt Flanschverbindungen (D=350 mm) für die Modulsystemintegration.
8.Niedriger Lärm: für einen Betrieb von 46-55 dB (± 5 dB) bei 1,5 m unterhalb des Filters ausgelegt.
Anwendungsszenarien
Reinraumluftreinigung in pharmazeutischen, elektronischen und biotechnologischen Anlagen.
Herstellungsbereiche, für die eine ISO-zertifizierte H13-Filtration mit präziser Luftstromkontrolle erforderlich ist.
Einrichtungen, die eine großflächige modulare Installation (Flanzkompatibilität von 350 mm) und eine hohe Luftzirkulation benötigen.
Häufig gestellte Fragen:
1,F: Warum ist die extra große Größe 1220X620mm für ISO 4-8 Reinräume von entscheidender Bedeutung?
A: Die erweiterte Abdeckungsfläche unserer BFU FFU reduziert die benötigten Einheiten um 35% und hält gleichzeitig eine Luftströmungsgleichheit von 0,45 m/s ± 3% über die gesamte Reinraumdecke.Die Abmessungen sind speziell so konzipiert, dass sie den Standard-Reinraum-Gitter-Layouts in Halbleiter- und Pharma-Anlagen entsprechen, wodurch die Abdeckungslücken, die kleinere FFU erzeugen, beseitigt werden.
2F: Wie verbessert das Werkzeugfreie Filterwechselsystem den Betrieb von Reinräumen?
A: Der patentierte Magnetdichtungsmechanismus ermöglicht den vollständigen HEPA/ULPA-Filterwechsel in weniger als 90 Sekunden ohne Werkzeuge - 8 mal schneller als bei herkömmlichen Systemen.
97% der Partikelfreisetzung während der Wartung
85% der Ausfallzeiten im Reinraum für Filterwechsel
Nach der Wartung müssen alle Techniker erneut zertifiziert werden
3F: Was macht Ihr Ultra-Niedrig-Vibrations-System für die fortschrittliche Fertigung unerlässlich?
A: Das aktive Schwingungsunterdrückungssystem gewährleistet ein Schwingungsniveau von < 0,1 μm/s (10 mal besser als Standard-FFU), was für:
EUV-Lithographiegeräte (Verhindern von Maskenfehlstellung)
Elektronenmikroskopie (sichert die Bildgenauigkeit)
Quantenrechenlabore (erhält die Stabilität von Qubits)
Unser System überwacht und passt kontinuierlich 200x/Sekunde mit piezoelektrischen Aktoren an.
