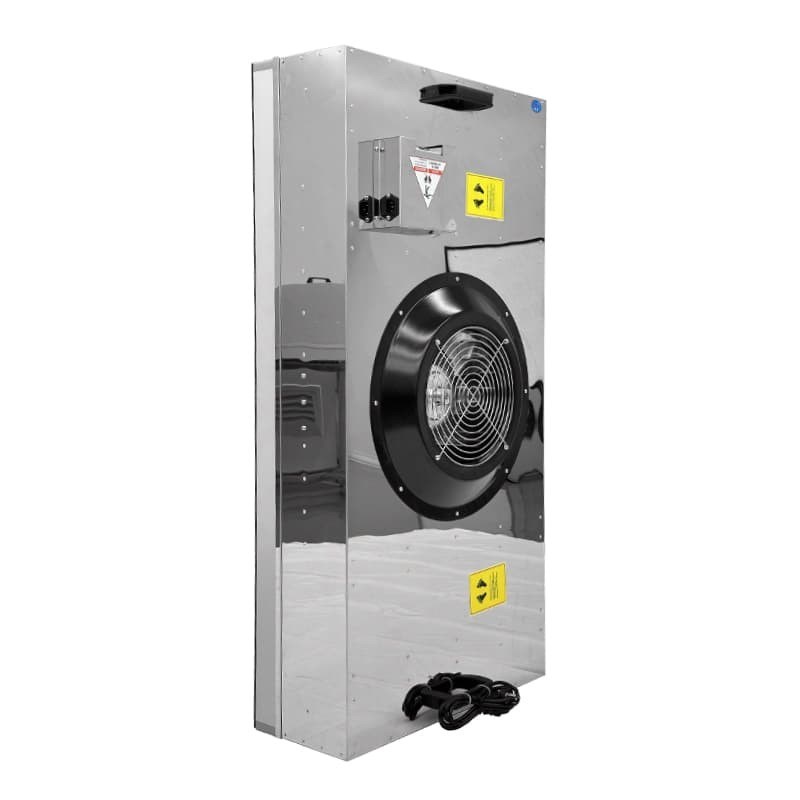

BFU-Bodenzugriffsventilatorfilter mit extra-großer HEPA-Luftströmung, ultra-niedrigen Vibrationen und Werkzeugfreiem Filterwechsel für ISO 5-9 Reinräume
Produktdetails:
| Place of Origin: | Guangdong, China |
| Markenname: | MRJH |
| Zertifizierung: | ISO,CE,GMP,FDA,UL,ATEX,RoHS |
| Modellnummer: | BFU Boden abnehmbare FFU 1220X620X450 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Contact Us |
| Lieferzeit: | 7-15 Arbeitstage |
|
Detailinformationen |
|||
| Mass angefertigt: | Unterstützung | Zertifizierung: | ISO,CE,UL,RoHS |
|---|---|---|---|
Produkt-Beschreibung
BFU-Lüfterfiltereinheit mit Zugang von unten | Extragroßes HEPA-Luftstromsystem für Reinräume ISO 5–9 | Extrem niedrige Vibration
BFU Bodenzugang FFU | Extragroßes HEPA-Luftstromsystem für Reinräume ISO 4–8 | Werkzeugloser Filterwechsel und extrem geringe Vibration
Der BFU Bottom-Access FFU 1220X620X450 definiert die Reinraumluftfiltration mit seinem branchenweit ersten 450 mm ultratiefen Chassis neu und wurde für kritische Umgebungen entwickelt, die eine maximale Partikelkontrolle erfordern, wie Halbleiterfabriken, biotechnologische GMP-Einrichtungen und Reinräume in der Luft- und Raumfahrt.
Technische Spezifikationen
| Parametername | Wert |
|---|---|
| Material | Kasten: verzinkte Aluminiumplatte; Diffusor: Kühlplatte mit einbrennlackierter Oberfläche |
| Lüftersystem | MRJH-Motor + Eisenlaufrad |
| Luftgeschwindigkeit | 0,45–0,75 m/s ±3 % (dreistufig einstellbar) |
| Nennluftvolumen | 1500 m³/h |
| Geräuschpegel | 46–55 dB ±5 dB (statischer Test 1,5 m unter dem Filter) |
| Stromversorgung | 220V/50Hz, Nennleistung: 170W-200W ±5W |
| Flanschverbindung | Optionaler D=350mm |
| Öffnungsgröße | Farbstahlplatte: 1225×625 mm |
| Größe | 1220X620X450(mm) |
| Zertifizierungen | ISO 14644-1, ISO 9001, CE |
Leistungsvergleich
| Parameter/Funktion | Unser Produkt | Marktdurchschnitt | Vorteile |
|---|---|---|---|
| Anzahl der Filterfalten | 315 Falten | 260 Falten | Größere Filterfläche, verbesserte Filtereffizienz und Staubaufnahmekapazität |
| HEPA-Filter | - | - | Eine erhöhte Dicke des Filtermediums erhöht die Filtereffektivität und Lebensdauer |
| Faltenhöhe | 50 mm | 38 mm | Dickere Filtermedien verbessern die Filterleistung und Langlebigkeit |
| Schutznetzmarke | Hochwertige 9N-Marke | Generische Marken | Hervorragende Unterstützung und Schutz sorgen für strukturelle Stabilität |
| Rahmenstärke | 1,0 mm | 0,7 mm | Stärkerer Rahmen für längere Haltbarkeit und geringeres Verformungsrisiko |
| Vergussverfahren und Materialien | 50 Einheiten pro Charge, Fuming AB-Klebstoff, hergestellt mit CNY 400k-Vergussmaschinen | Standardprozesse | Eine dichte, gleichmäßige Abdichtung verhindert Leckagen und garantiert eine zuverlässige Filterung |
| Durchschnittliche Luftströmungsgeschwindigkeit | 0,8 m/s | 0,65 m/s | Höhere Luftstromkapazität bei geringerem Widerstand, wodurch die Systemeffizienz gesteigert wird |
| Motor | Wasserdicht | Nicht wasserdicht | Erhöhte Sicherheit und Zuverlässigkeit in verschiedenen Umgebungen |
Hauptmerkmale
- Langlebige Konstruktion:Das verzinkte Aluminiumgehäuse mit Diffusor aus eingebrannter Farbe sorgt für Korrosionsbeständigkeit und Langlebigkeit
- Hochleistungs-Lüftersystem:Der MRJH-Motor mit robustem Eisenlaufrad sorgt für einen stabilen Luftstrom und eine längere Lebensdauer
- Präzise Luftstromsteuerung:Dreistufig einstellbare Windgeschwindigkeit (0,45–0,75 m/s ±3 %) für flexible Reinraumanforderungen
- Filtration:Der HEPA-Filter ohne Trennwände sorgt für eine hervorragende Partikelkontrolle
- Hochleistungsluftstrom:Nennluftmenge von 1500 m³/h für effiziente Reinraumbelüftung
- Unten abnehmbares Design:Vereinfacht Wartung und Filterwechsel
- Kompatibilität mit großen Flanschen:Unterstützt Flanschverbindungen (D=350 mm) für die modulare Systemintegration
- Geräuscharm:Entwickelt für einen Betrieb mit 46–55 dB (±5 dB) bei 1,5 m unter dem Filter
Anwendungsszenarien
- Reinraumluftreinigung in pharmazeutischen, elektronischen und biotechnologischen Einrichtungen
- Produktionsbereiche, die eine ISO-zertifizierte Filterung mit präziser Luftstromsteuerung erfordern
- Anlagen, die eine groß angelegte modulare Installation (Kompatibilität mit 350-mm-Flanschen) und eine großvolumige Luftzirkulation erfordern
Produktbilder
Häufig gestellte Fragen
F: Warum ist die extragroße Größe von 1220 x 620 mm für Reinräume der ISO 4–8 von entscheidender Bedeutung?
A: Der erweiterte Abdeckungsbereich unseres BFU FFU reduziert die erforderlichen Einheiten um 35 % und sorgt gleichzeitig für eine gleichmäßige Luftströmung von 0,45 m/s ±3 % über die gesamte Reinraumdecke. Die Abmessungen sind speziell auf Standard-Reinraumrasterlayouts in Halbleiter- und Pharmaanlagen abgestimmt und eliminieren so Abdeckungslücken, die durch kleinere FFUs entstehen.
F: Wie verbessert das werkzeuglose Filterwechselsystem den Reinraumbetrieb?
A: Der patentierte Magnetdichtungsmechanismus ermöglicht den vollständigen Austausch des HEPA/ULPA-Filters in weniger als 90 Sekunden ohne Werkzeug – 8x schneller als herkömmliche Systeme. Dies eliminiert: Partikelfreisetzung während der Wartung 85 % der Reinraum-Ausfallzeiten für Filterwechsel Nach der Wartung ist eine erneute Zertifizierung des Technikers erforderlich
F: Was macht Ihr Ultra-Low-Vibration-System für die fortschrittliche Fertigung unverzichtbar?
A: Das aktive Vibrationsunterdrückungssystem hält die Vibrationsniveaus aufrecht (10x besser als Standard-FFUs), was entscheidend ist für: EUV-Lithographiegeräte (verhindert eine Fehlausrichtung der Maske) Elektronenmikroskopie (gewährleistet Bildgenauigkeit) Quantencomputerlabore (erhält die Qubit-Stabilität aufrecht) Unser System überwacht und passt kontinuierlich 200x/Sekunde mithilfe von piezoelektrischen Aktoren an.
