Produkt-Beschreibung

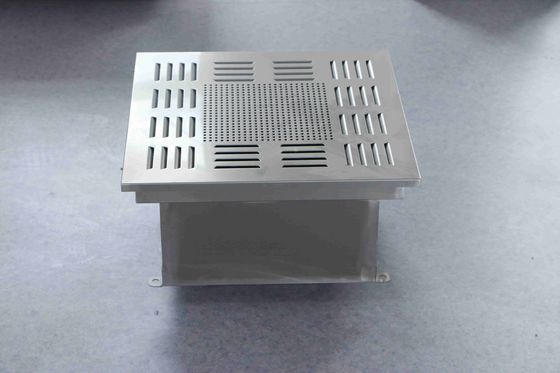

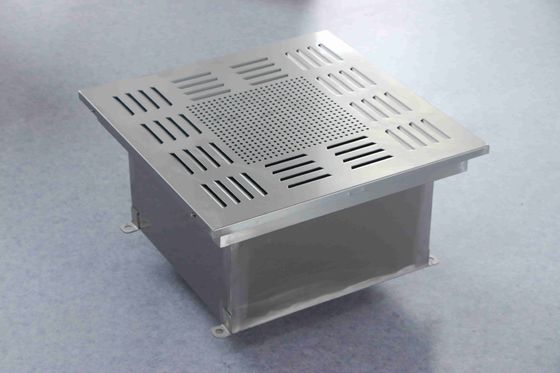

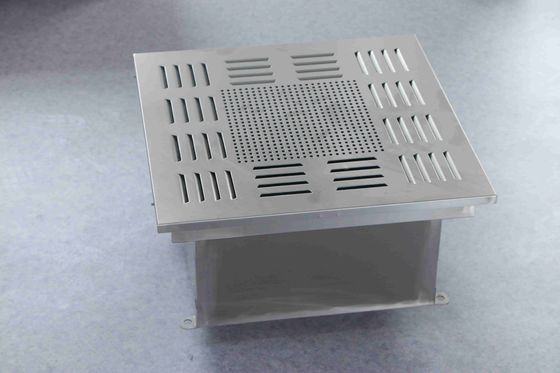

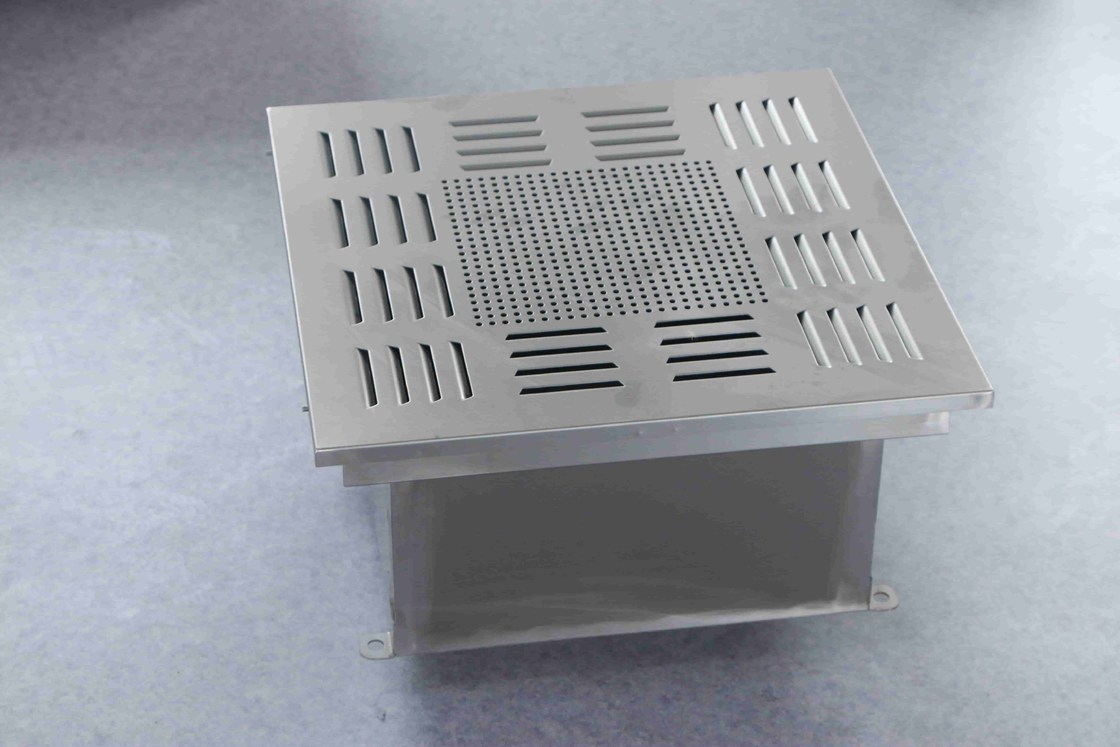

HEPA-Luft-Auslass 450×450×480 - Versiegelte Reinraumlüftung für Pharma-/Laboratorien
450×450×480 HEPA-Liquidtrough-Ausgang mit IP54-Dichtung. Leckagefreies Design für Reinräume der ISO-Klasse 3-5 in pharmazeutischen Einrichtungen und modularen Laboren.
|
Name der Parameter |
Wert |
|
Hauptkörpermaterial |
Kaltplatten von hoher Qualität mit Backlack |
|

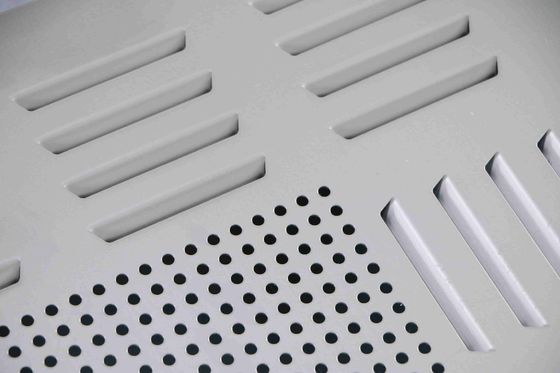

Material der Diffusorplatte |
304 rostfreier Stahl |
|
Flansche für die Lufteinlassung |
200 × 200 mm (Kaltplatte mit Backlack) |
|
HEPA-Filter für Flüssigtank |
390 × 390 × 93 mm |
|
Körpergrößen |
mit einer Breite von mehr als 50 mm |
|
Öffnung der Decke |
460 × 460 mm |
|
Abmessungen der Diffusorplatte |
mit einer Breite von mehr als 50 mm |
|
Aufzugsring-Loch |
φ12 mm (Kaltplatte mit Backlack) |
Wesentliche Merkmale
Technik zur Abdichtung von Flüssigtanken:
Ein geldichtes HEPA-Filter sorgt für einen Luftumlauf von null (nach IEST-RP-CC007 geprüft).
Korrosionsbeständiges Bauwerk:
304 Edelstahl Diffusorplatte widersteht Chlor-basierten Desinfektionsmitteln und 95% RH Umgebungen.
Installation ohne Werkzeug:
Teleskopische Federspitzen und selbst ausrichtende ØB-Löcher ermöglichen eine schraublose Montage (< 2 Minuten).
Kompaktes Modulardesign:
Die 450×450×480 mm große Karosserie passt in enge Deckenräume und unterstützt den Luftstrom von 500×800 CMH.
Einhaltung der Vorschriften für die industrielle Hygiene:
Nichtporöse gebackene Lackflächen erfüllen die EHEDG-Richtlinien für Anlagen mit Lebensmittelqualität.
Anwendungsszenarien
Arzneimittel-Isolatoren: aseptischer Luftstrom für das Füllflaschen in Reinräumen der Klasse A/B.
Milchverarbeitungsanlagen: Hygienische Belüftung in Käsealterungsräumen mit hoher Feuchtigkeit.
Elektroplattierungen: Säureflächenbeständige Luftströmung für Elektrobeschichtungskammern.
Krankenhaus-Zusammenstellungs-Suiten: USP < 797>-konforme Behandlung von sterilen Pulvern.
Halbleiter-Nassbänke: Korrosionsbekämpfung in Bereichen der chemisch-mechanischen Planalisierung (CMP).
FAQ 1:
F: Passt die Größe 450×450×480 in nachgerüstete Deckengitter in älteren Anlagen?
A: Ja, modulare Rahmenadapter ermöglichen eine ±10 mm Anpassung für alte Plenumstrukturen ohne strukturelle Änderungen.
FAQ 2:
F: Wie verhindert das Design des Flüssigkeitstrogs im Vergleich zu Dichtungssystemen Luftlecks?
A: Viskoses Silikondichtungsmittel füllt Mikronhöhe Lücken und erzielt eine Leckage von 0,001% (nach ISO 14644-3 Anhang B4).
Frage 3:
F: Welche Wartung ist für den Trogversiegelungsmechanismus erforderlich?
A: Die jährliche Nachfüllung des Dichtungsmittels über das Patronensystem (Vorgang von 5 Minuten) gewährleistet eine 10-jährige Luftdichte.
