Produkt-Beschreibung

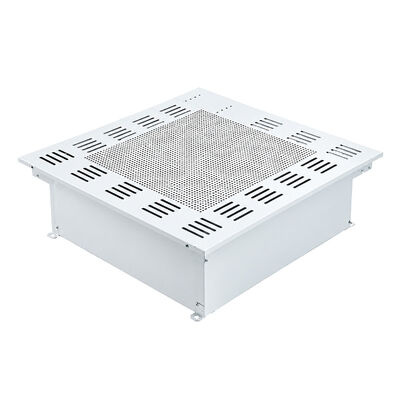

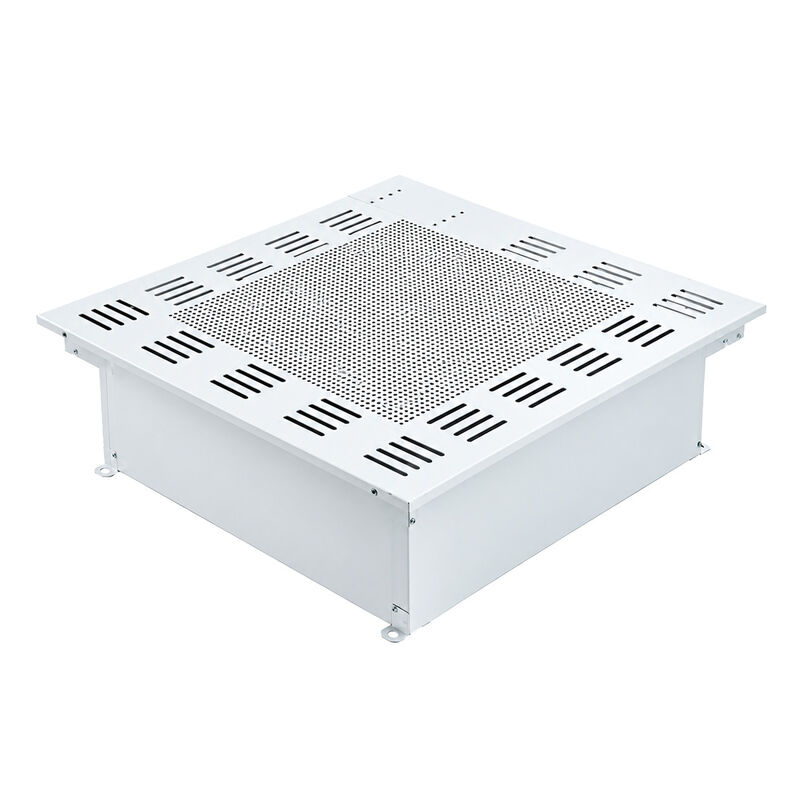

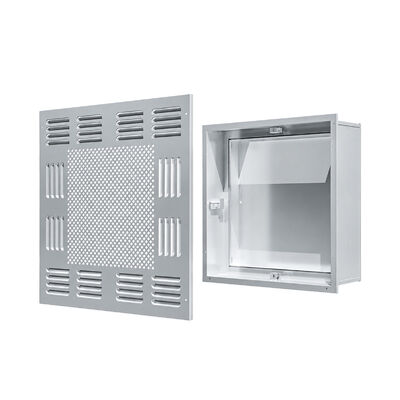

Flüssigkeitsrinne HEPA-Entlüftung - Hoher Luftdurchsatz für Luft- und Raumfahrt-/Elektronik-Reinräume
1025×720×480 mm Flüssigkeitsrinne HEPA-Entlüftung mit werkzeugloser Installation. Entwickelt für hohen Luftdurchsatz in Flugzeughangars, PCB-Fertigungsstätten und Automobil-Lackieranlagen.
|
Parametername |
Wert |
|
Hauptkörpermaterial |
Hochwertige Kaltplatte mit Einbrennlackierung |
|
Diffusorplattematerial |
304 Edelstahl |
|
Luftansaugflansch |
400×250 mm (Kaltplatte mit Einbrennlackierung) |
|
Flüssigkeitsbehälter HEPA-Filter |
965×660×930 mm |
|
Körperabmessungen |
1025×720×460 mm |
|
Deckenöffnung |
1030×725 mm |
|
Diffusorplattendimensionen |
1069×764×15 mm |
|
Hubringloch |
φ12 mm (Kaltplatte mit Einbrennlackierung) |
|
Installationsmechanismus |
Teleskop-Federstifte + ØB-Andocklöcher (werkzeuglos) |
Hauptmerkmale
1. Ultra-große HEPA-Filtration
965×660×930 mm Flüssigkeitsrinne Filter erreicht ≤0,001 % Leckage (IEST-RP-CC007 Klasse 100 validiert).
Selbstnivellierende Dichtung gleicht strukturelle Fehlausrichtungen von ±2,5 mm aus.
2. Luft- und Raumfahrt-Qualitätsbeständigkeit
304 Edelstahl-Diffusor besteht ASTM B117 Salzsprühtests für über 3000 Stunden.
Einbrennlackierung widersteht JP-8 Kerosin und Hydraulikflüssigkeit.
3. Hochgeschwindigkeitsinstallation
Teleskop-Federstifte ermöglichen<45 Sekunden Montage in ISO Klasse 5+ Umgebungen.
Fehlersichere ØB-Lochausrichtung eliminiert Risiken von Gewindeschäden während der Wartung.
4. Mega-Facility Luftdurchsatz
1025×720×460 mm Körper liefert 2500–3000 CMH für Hangars, Lagerhallen und Mega-Reinräume (Deckenhöhen über 40 m).
Wirbelfreies Diffusordesign reduziert Energiekosten um 18 % im Vergleich zu herkömmlichen Einheiten.
5. Branchenübergreifende Konformität
Erfüllt NADCAP AC7120 für Luft- und Raumfahrt und IPC-CC-830B für Reinräume in der Elektronikfertigung.
Anwendungsszenarien
Flugzeugtriebwerkswerkstätten: Kerosindampfkontrolle in Turbinenschaufelbeschichtungsbereichen.
Lithiumbatterieanlagen: NMP-Lösungsmitteldampfeindämmung in Elektroden-Trocknungstunneln.
PCB-Fertigung: ISO Klasse 3 Luftstrom für Fotolithografie-Reinräume.
Abwasserbehandlung: Chlorgasdispersion in Geruchskontrollwäschern.
Automobil-Lackierzentren: Eindämmung von Overspray-Partikeln in Roboter-Spritzkabinen.
FAQ 1:
F: Kann die 1025×720×480 Entlüftung laminare Strömung in Hangars über 50 m² aufrechterhalten?
A: Ja, wirbelunterdrückende Lamellen sorgen für eine Luftstromgleichmäßigkeit von ±2 % über 60 m² große Flächen (getestet nach ISO 14644-4).
FAQ 2:
F: Wie verarbeitet der 965×660×930 Filter Titanoxidstaub in Luft- und Raumfahrtbeschichtungen?
A: Gradienten-Dichtemedium fängt Partikel bei 3000 CMH auf, zertifiziert nach IEST RP-CC034 Klasse 100.
FAQ 3:
F: Ist die Struktur mit seismischen Zonen für Halbleiter-Mega-Fabriken kompatibel?
A: Vibrationsdämpfende Halterungen erfüllen IEEE 693 Standards und absorbieren 90 % der seismischen Energie bis zu 0,5 g PGA.
