Detailinformationen |
|||
| Hervorheben: | Doppeltür-Reinraum-Passbox,Elektronischer Verriegelungs-Durchlauf-Kasten,Reinraum-Kontaminationskontroll-Passbox |
||
|---|---|---|---|
Produkt-Beschreibung
| Parameter | Spezifikation |
|---|---|

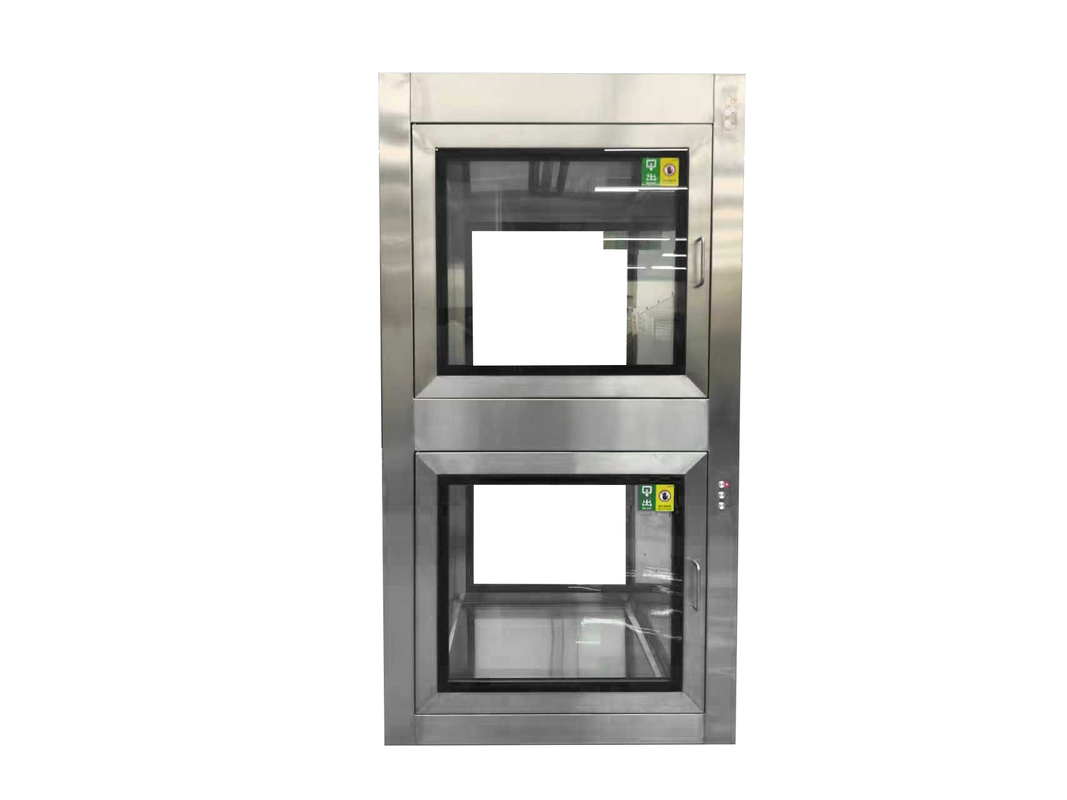

| Struktur | Zweischichtige Edelstahlkammern |
| Interlock-System | Elektronische Sensorsteuerung (ausfallsichere Logik) |
| Material | Edelstahl 304 / pulverbeschichteter Stahl |

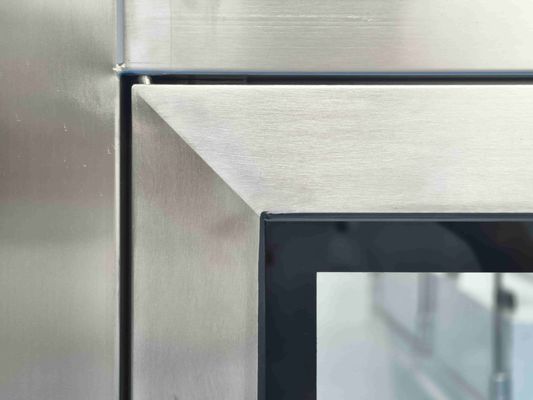

| Sichtfenster | Doppelschichtiges gehärtetes Glas (5-8 mm Dicke) |
| Versiegelung | EPDM-Dichtung (kompatibel mit ISO-Klasse 4–8) |
| Bedienfeld | Touchscreen-HMI mit Zyklusprotokoll und Alarm |
| Sicherheit | UV-Sterilisationsoption / Druckausgleichsanschluss |
| Größenoptionen | Anpassbar (z. B. 600×600×800mm) |
Fortschrittliche Zweikammer-Barrieretechnologie
Unsere doppeltürige elektronische Schleusenschleuse sorgt dafür, dass beim Materialtransfer zwischen kontrollierten Umgebungen keine Kreuzkontamination auftritt. Das intelligente elektronische Verriegelungssystem verhindert durch sensorbasierte Automatisierung das gleichzeitige Öffnen der Tür, während zwei unabhängige Kammern eine physische Isolationszone schaffen.
Mit Echtzeit-Statusüberwachung und konfigurierbaren Spülzyklen (Luftdusche/Vakuum/UV) gewährleistet es die ISO 14644-1-Konformität für kritische Sektoren wie die Pharmaindustrie und die Mikroelektronik. Die robuste 304 SS-Konstruktion mit nahtlosen Schweißnähten eliminiert Partikelfallen und die intuitive HMI ermöglicht den Export von Audit-Trails für die GMP-Dokumentation.
- Pharmalabore- Fläschchen zwischen Reinräumen der Klasse B/C transportieren
- Biotech-Einrichtungen- Probentransport in BSL-2/3-Laboren
- Elektronikfertigung- Wafer-Handling in Halbleiterfabriken (Klasse 100-1000)
- Krankenhäuser- Transfer von Sterilgut von der Apotheke zur Station
- Lebensmittelproduktion- Rohstoffzugang zu HACCP-Zonen
A: Im Gegensatz zu herkömmlichen Durchreichesystemen schafft unser Zweikammersystem eine physische Isolationszone zwischen den Umgebungen:
- Stufe 1: Außentür öffnet sich → Material gelangt in die erste Kammer → Türdichtungen
- Stufe 2: Interne Sensoren prüfen die Sauberkeit → Innentür wird entriegelt
- Kritischer Schutz: Die elektronische Verriegelung erzwingt über Infrarotsensoren ein Türüberlappungsrisiko von <2 % (gemäß EN 12469).
Dieses sequentielle Übertragungsprotokoll blockiert luftgetragene Partikel.
A: Das System ist auf vollständige Rückverfolgbarkeit ausgelegt:
- GMP-Konformität: Validierbar gemäß EU GMP Annex 1 (2022) und FDA 21 CFR Part 11 (elektronische Aufzeichnungen)
- Sicherheitszertifikate: CE-gekennzeichnet mit SIL-2-zertifizierten Verriegelungen (IEC 61508)
- Materialrückverfolgbarkeit: 304 SS-Materialzertifikate und EPDM-Dichtungsberichte der USP-Klasse VI enthalten
- Audit-Unterstützung: HMI speichert mehr als 25.000 Ereignisprotokolle mit CSV-Export für behördliche Prüfungen.
A: Ja, wir bieten eine flexible Integration:
- Kommunikation: Modbus RTU/TCP-Protokoll für BAS/BMS-Konnektivität
- Automatisierung: Trockenkontaktsignale für Türstatus/Fehler an SCADA
- Anpassung: Optionale Drucksensoren (0-30 Pa) zur Differenzdrucküberwachung
- Upgrade-Pfad: Firmware unterstützt zukünftige ISO 14644-18:2022-Updates.
(Hinweis: Geben Sie zur Vorkonfiguration Reinraumklasse und SPS-Typ an.)
