Dreiteilige, kraftbetriebene Schleuse mit integriertem Förderband

Produktdetails:

Herkunftsort: Guangdong, China
Markenname: MRJH
Zertifizierung: ISO 14644,EU GMP,FDA

Zahlung und Versand AGB:

Min Bestellmenge: 1
Preis: Contact Us
Verpackung Informationen: Holzrahmen
Lieferzeit: 7-15 Arbeitstage
Bestpreis Kontakt

Detailinformationen
Externe Dimensionen: W600 × D600 × H1000 (mm) Luftduschbereich: W400 × D420 × H400 (mm)
Mass angefertigt: Unterstützung offizielle Website: Siehe auch: www.ffu-cleanroom.com
Zertifizierung: ISO,CE,UL,RoHS

Produkt-Beschreibung

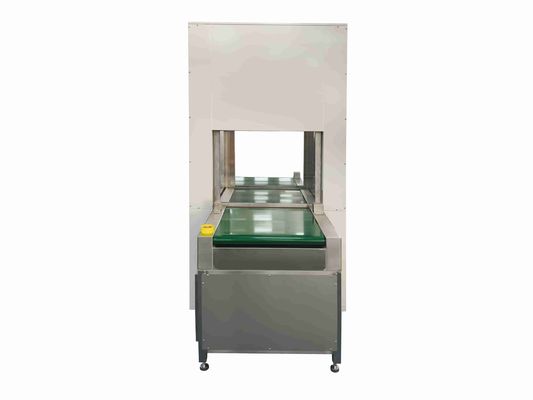

Dreiteilige, kraftbetriebene Schleuse mit integriertem Förderband 0


Technische Daten

Kategorie Spezifikation
Modell AeroSeal TriFlow-TS300
Standardgrößen (B x H) 600 mm x 600 mm, 800 mm x 800 mm, 1000 mm x 1000 mm (Sondergrößen verfügbar)
Türbedienung Elektrischer dreiteiliger Vertikalhub, motorbetrieben
Aktivierung Zweiseitige Drucktasten, Infrarotsensoren, Fußpedal oder Schlüsselschalter
Verriegelungssystem Mechanische und/oder elektrische Verriegelung verhindert das gleichzeitige Öffnen beider Türen
Förderbandtyp Angetriebenes Rollenförderband (Standard); FDA-zugelassenes Bandförderband (Optional)
Förderband Tragfähigkeit Bis zu 50 kg (110 lbs)
Konstruktionsmaterial Edelstahl 304 oder 316L (Oberfläche: #4 gebürstet oder elektropoliert)
Sichtfenster Doppelscheiben-Verbundglas für thermische Trennung und Kondensationsvermeidung
Abdichtung Silikon- oder EPDM-Dichtung an allen Türen und am Rahmen
Stromversorgung 110V/220V, 50/60Hz (konfigurierbar)
Steuerungsschnittstelle IP65-zertifiziertes Touchscreen-HMI mit Zykluszählern und Diagnosemeldungen
Optionen UV-C-Keimtötungslampe, HEPA/ULPA-Filter-Fan-Unit, Etikettendrucker-Integration, GLT-Kommunikationsanschluss (Modbus, BACnet)


Anwendungen

Dieses fortschrittliche Schleusenfester ist entscheidend für Branchen, in denen Trennung und Sterilität von größter Bedeutung sind:

  • Pharmazeutische Industrie & Biotechnologie: Übertragung von Komponenten zwischen Reinraumbereichen der Klassen A/B/C/D.

  • Herstellung medizinischer Geräte: Bewegen von Teilen und montierten Geräten durch kontrollierte Umgebungen.

  • Krankenhausapotheke & Rezeptur: Sichere Übertragung von Inhaltsstoffen und vorbereiteten IV-Beuteln in ISO-Klasse-5-Isolatoren oder -Hauben.

  • Produktion von Lebensmitteln & Getränken: Aufrechterhaltung von Hygienezonen in Umgebungen mit hohem und niedrigem Pflegeaufwand.

  • Elektronik & Mikroelektronik: Verhinderung von Partikelkontamination während der Montage empfindlicher Komponenten.

  • Labore: Handhabung von Proben zwischen Laboren mit unterschiedlichen Containment-Levels.


So funktioniert es (Prozessablauf)

  1. Beladen: Ein Bediener von Seite A legt Artikel auf das interne Förderband.

  2. Initiieren: Der Zyklus wird über Sensor, Taste oder Pedal gestartet. Tür A schließt und dichtet ab.

  3. Übertragung: Das interne Förderband wird automatisch aktiviert und befördert die Artikel in die Mitte der Kammer.

  4. Empfangen: Sobald das Förderband anhält, löst die Verriegelung aus, sodass der Bediener auf Seite B seine Tür öffnen und die Artikel entnehmen kann. Die Türen können nicht gleichzeitig geöffnet werden.

  5. Rückgabe: Das leere Förderband kann ausgelöst werden, um zu Seite A zurückzukehren oder auf die nächste Beladung zu warten.


Warum unser Schleusenfester wählen?

  • Konstruiert für Zuverlässigkeit: Gebaut mit Industriekomponenten für den 24/7-Betrieb.

  • Anpassbare Lösungen: Wir bieten eine große Auswahl an Größen, Materialien und Optionen, um Ihren genauen Prozessanforderungen gerecht zu werden.

  • Globale Konformität: Entworfen und getestet, um cGMP, GAMP und andere internationale Regulierungsstandards zu erfüllen.

  • Expertenunterstützung: Unser Team bietet umfassenden Service von der Konstruktion und Installation bis zur Validierung und Wartung.

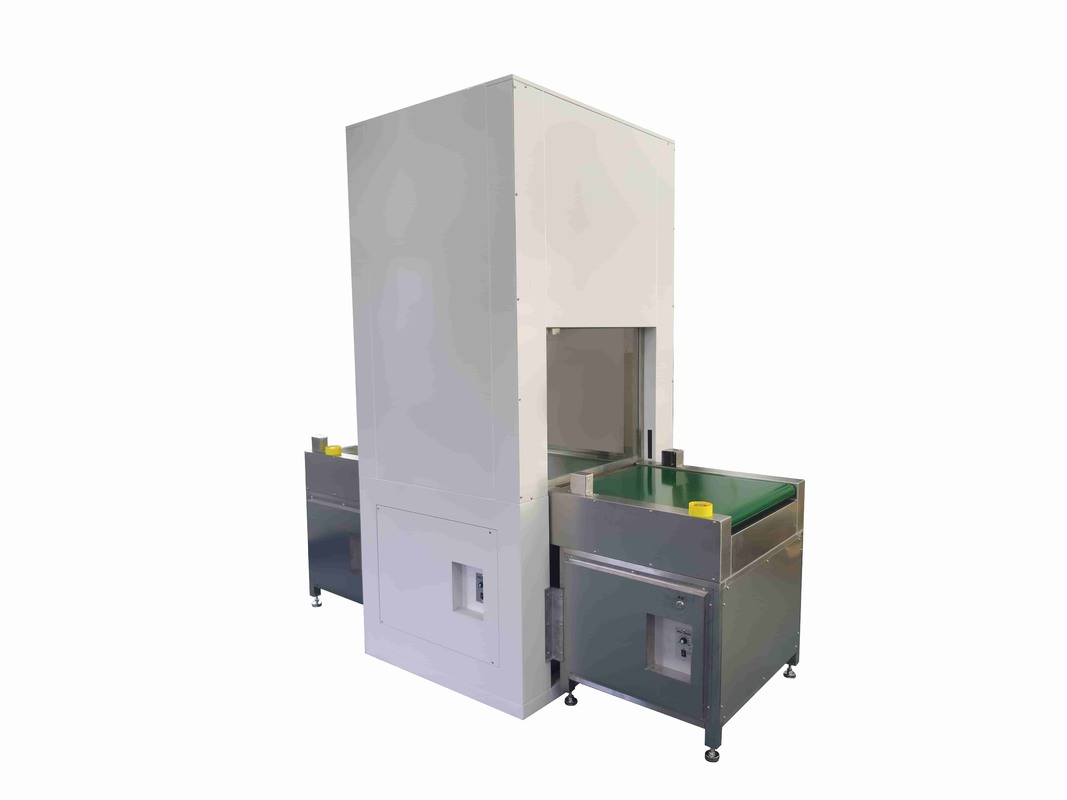

Dreiteilige, kraftbetriebene Schleuse mit integriertem Förderband 1

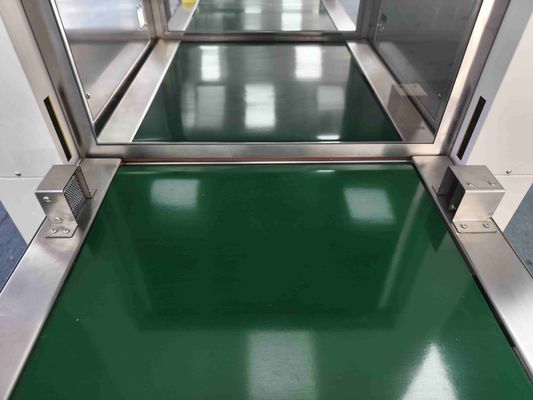

Dreiteilige, kraftbetriebene Schleuse mit integriertem Förderband 2


Häufig gestellte Fragen

1. F: Wie profitiert uns das dreiteilige Türdesign im Vergleich zu einem herkömmlichen zweiteiligen oder Drehtürdesign?
A: Das dreiteilige Vertikalhubdesign bietet zwei wesentliche Vorteile:

  • Überlegene Platzeffizienz: Es benötigt absolut keinen seitlichen oder oberen Freiraum außerhalb der Stellfläche des Geräts. Dies ist in engen Reinraumanordnungen von entscheidender Bedeutung, in denen der Bogen einer Drehtür oder die Schiene einer Schiebetür unpraktisch wäre oder ein Kontaminationsrisiko darstellen würde.

  • Verbesserte Kontaminationskontrolle: Die Tür öffnet und schließt sich vertikal in einer kompakten, kontrollierten Bewegung. Dies erzeugt deutlich weniger Luftturbulenzen als Dreh- oder Schiebetüren, die Luftströme und Druckunterschiede stören können, was dazu beiträgt, die ISO-Klassifizierung Ihres Raumes standhaft aufrechtzuerhalten.

2. F: Kann das integrierte Fördersystem an unsere spezifischen Produkte und Arbeitsabläufe angepasst werden?
A: Absolut. Wir verstehen, dass keine zwei Einrichtungen identisch sind. Unser Standardmodell verfügt über ein angetriebenes Rollenförderband, aber wir bieten eine Reihe von Anpassungsoptionen, um eine nahtlose Integration in Ihren Prozess zu gewährleisten:

  • Förderbandtyp: Rollen-, Band- oder sogar kundenspezifische Förderbetten können spezifiziert werden.

  • Tragfähigkeit: Systeme können so konstruiert werden, dass sie Lasten über der Standardkapazität von 50 kg bewältigen.

  • Abmessungen: Die Innenkammer und die Breite/Länge des Förderbands können an Ihre spezifischen Tabletts, Behälter oder Komponenten angepasst werden.

  • Steuerungsintegration: Das Gerät kann in Ihr Gebäudemanagementsystem (BMS) integriert oder mit benutzerdefinierten Transferzyklen programmiert werden (z. B. zeitgesteuerte UV-Sterilisation zwischen den Transfers).

3. F: Welche Sicherheits- und Verriegelungsmerkmale sind vorhanden, um einen Bruch des Containments zu verhindern?
A: Sicherheit und Integrität haben für uns oberste Priorität. Der AeroSeal TriFlow™ ist mit einem mehrschichtigen Schutzsystem ausgestattet:

  • Mechanische Verriegelung: Ein physisches System stellt sicher, dass eine Tür mechanisch daran gehindert wird, sich zu öffnen, bis die andere vollständig geschlossen und abgedichtet ist, wodurch ein gleichzeitiges Öffnen unmöglich wird.

  • Elektrische Verriegelung: Das Steuerungssystem bietet eine zweite Sicherheitsebene mit Türpositionssensoren, die die korrekte Betriebssequenz bestätigen müssen, bevor eine Aktion zugelassen wird.

  • Akustische/Visuelle Alarme: Das System enthält konfigurierbare Alarme, die den Bediener auf Fehler, versuchte Verstöße oder wenn eine Tür für einen voreingestellten Zeitraum offen gelassen wird, aufmerksam machen.

  • Not-Aus: Eine leicht zugängliche Not-Aus-Taste stoppt alle Vorgänge sofort im Falle eines Problems.
